石墨降阻模块接地施工

石墨模块核心优势（实验室高阻土壤首选）

内部含缓释导电离子，长期保湿降阻，接触电阻远小于镀锌角钢；

耐酸碱、无电化学腐蚀，适配杭州潮湿黏土、弱腐蚀土壤；

非金属基体无磁，高频等离子射频接地无趋肤电感，泄放静电、雷击冲击更优；

适合高层实验室室外补打接地，快速把联合接地电阻做到≤0.5Ω/≤1Ω。

常用规格与性能指标

1. 主流型号

方形模块：500×400×100mm，水平沟槽铺设

2. 强制技术参数模块本体电阻率 ≤0.1Ω・m；

埋设深度

模块顶部距地面 1.0m；

水平埋设（方形模块）

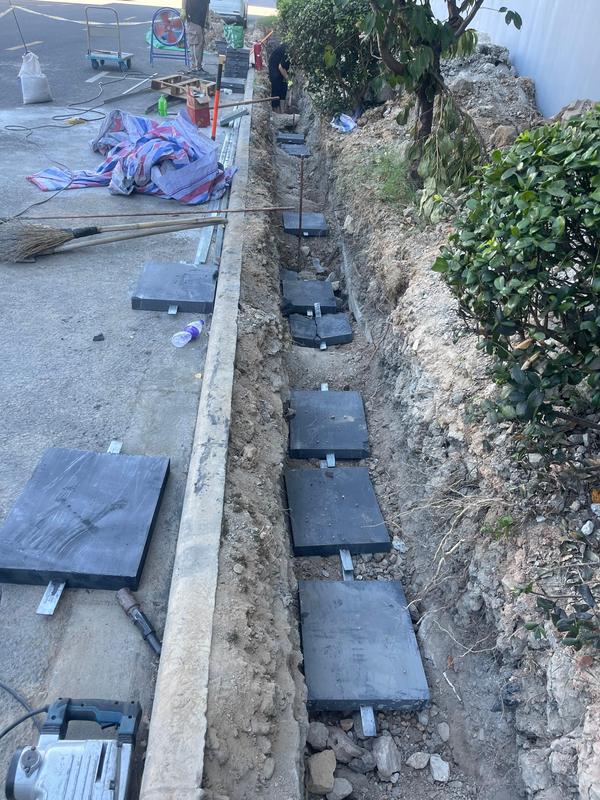

开挖通长接地沟槽宽 500mm、深 1m，模块平铺沟槽底部，多块一字并联，适合大面积室外空地。

挖坑 / 开槽

1. 垂直坑：直径 600mm，深 1000mm；




• 水平沟槽：宽 500mm，深 800mm；

  坑底清理石块、建筑垃圾，保持平整。




底部铺垫降阻层

放置石墨模块

模块之间、模块与干线连接

连接导体：40×4 热镀锌扁钢；

1. 焊接工艺：扁钢搭接长度≥2 倍宽度，三面满焊；模块钢芯与扁钢搭接≥100mm；优先放热焊接，

   防腐处理：焊渣彻底清理，两道红丹防锈漆 + 沥青油膏包裹地下焊点，防止钢芯锈蚀断开。

分层回填夯实

1. 回填材料：纯细黏土 / 粉质素土，

1. 室外石墨模块地网 → 两点独立引≥25mm² 黄绿铜缆入户总等电位铜排、

等离子实验室毫欧表检测等电位导通阻抗≤1Ω；

1. 简化施工流程
