纳米级二次离子质谱仪（NanoSIMS /nanoTOF-SIMS）独立接地

核心目的：消除地环路、抑制 50Hz 工频噪声、稳定离子光学电位，防止离子束漂移、同位素 / 元素成像失真、基线噪声抬升；仪器信号地和安全保护地分开设置，信号地做独立接地极，严禁与空压机、空调、UPS、其它大功率设备共用地极。

一、接地分类与指标

1. 仪器信号独立接地（弱电参考地，最关键）

   • 接地电阻：≤1Ω，优先≤0.5Ω（Cameca NanoSIMS、PHI nanoTOF 厂家典型要求）

   • 母线：≥16mm² 多股软铜缆，整根不串接其他设备，铜鼻子压接，接头镀锡防氧化

   • 方式：单点接地，仪器侧只设一个接地点，屏蔽层仅一端接地，杜绝地环路




2. 安全保护接地 PE（机壳、真空泵、电控柜）

   • 接地电阻：＜4Ω，可接入建筑总保护地，不能替代仪器信号独立地

   • 作用：漏电保护、人身安全；不做信号参考电位




二、接地极施工（独立地网）

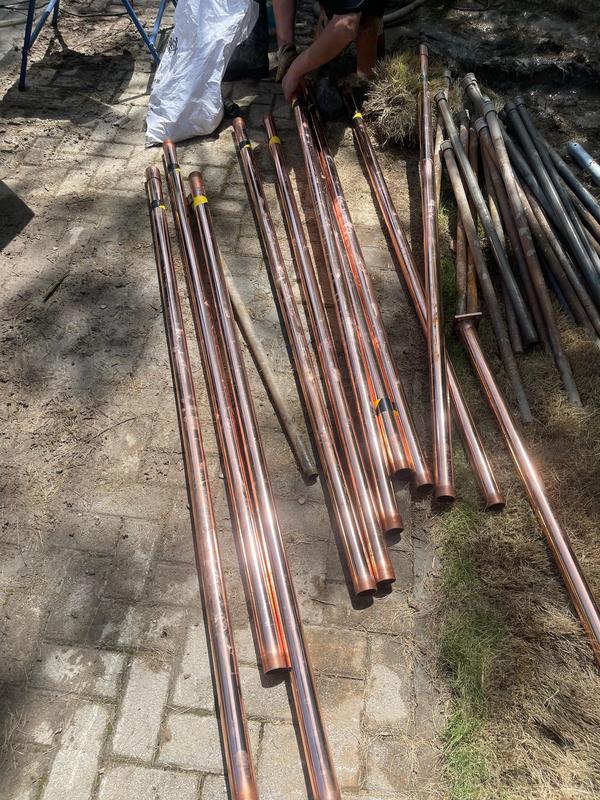

• 接地极：镀铜棒 φ≥50mm，长度≥2m；多根串联（8～10 根，），埋深≥18m

• 回填：降阻剂 + 细沙土，避开建筑垃圾、碎石；土壤电阻率高时增加接地极数量

• 走线：接地母线单独穿镀锌线管敷设，远离动力电缆，平行间距≥30cm；交叉垂直

• 测试：完工后用接地电阻仪实测，每年复测；接头定期紧固

三、配套要求（纳米 SIMS 对噪声极敏感）

1. 供电：仪器主机、探测器单独隔离变压器 + UPS，动力泵、空调分回路，动力地线不和信号地混接

2. 屏蔽：真空室、离子光学筒、信号电缆屏蔽单点接仪器信号地，两端接地会形成地环引入工频干扰

3. 配套设备：分子泵、离子泵控制柜外壳接 PE，泵的信号不能接入仪器独立信号地

4. 样品台：样品座 / 样品托要可靠接仪器内部信号地，防止样品荷电漂移

四、常见故障（接地不良后果）

• 50Hz 周期性噪声、质谱基线波动

• 离子束偏移、束斑漂移，纳米成像失真

• 同位素比值漂移、重现性变差

• 真空计、检测器信号跳变
