制冷机（配套 NanoSIMS）工厂纯铜独立接地方案

前提：此制冷机一般为冷头 / 闭循环制冷机，属于质谱配套强干扰源，建议单独做一套纯铜独立接地网，不与 NanoSIMS 信号地共地，也不和车间动力地共用，防止压缩机启停脉冲噪声串入质谱。

一、接地用途与指标

1. 制冷机独立信号 / 噪声泄放地（纯铜地网）

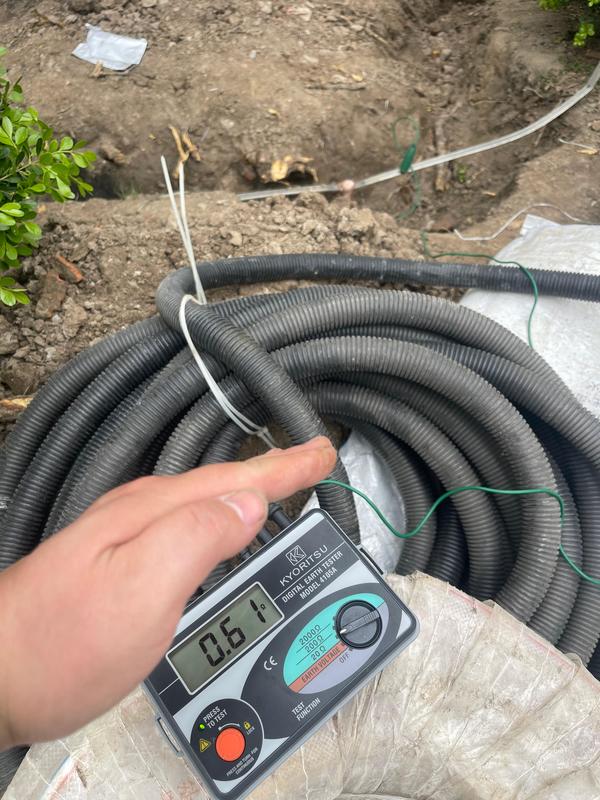

   • 目标接地电阻：≤1Ω；土壤差的现场最低保证≤2Ω（优先做到≤1Ω）

   • 性质：噪声泄放地，用于泄放压缩机、变频器、电机的高频干扰、静电，≠NanoSIMS 仪器信号地

   • 重要原则：制冷机独立地 和 NanoSIMS 独立信号地，两个地网地下不能连通，地上也不能用导线短接，两点间地电位差会形成地环路，直接毁掉纳米离子束稳定性。




二、纯铜接地极配置（紫铜，非镀锌钢）

• 接地极：紫铜棒 Φ20mm，长度 2.5m；单根不够就 2～10 根并联，接地极之间间距≥5m（防止屏蔽效应）

• 埋设深度：≥0.8m，潮湿土层最佳

• 接地母线：≥25mm² 多股纯软铜电缆，整根敷设，中间无断点；铜鼻子压接 + 镀锡，接头做防腐（沥青 / 防腐胶带）

• 回填：接地坑内铺降阻剂，外围细沙土，不能用碎石、建筑垃圾

• 敷设：铜母线穿镀锌钢管保护，动力电缆和接地铜缆分开走线，平行距离≥30cm，交叉尽量垂直。

三、接线细节（制冷机本体）

1. 制冷机变频器壳体、屏蔽电缆屏蔽层 → 接入制冷机独立纯铜地网（单点接地，屏蔽层只一端接地）

2. 冷头金属管路、真空波纹管金属外壳：只接制冷机机架 PE，不接入质谱信号地

3. 压缩机动力电缆：铠装屏蔽层接制冷机本地纯铜地；动力零线严禁接地

4. 接地方式：单点接地，制冷机侧只留 1 个总接地点，不串其他设备。
